Epson SCARA

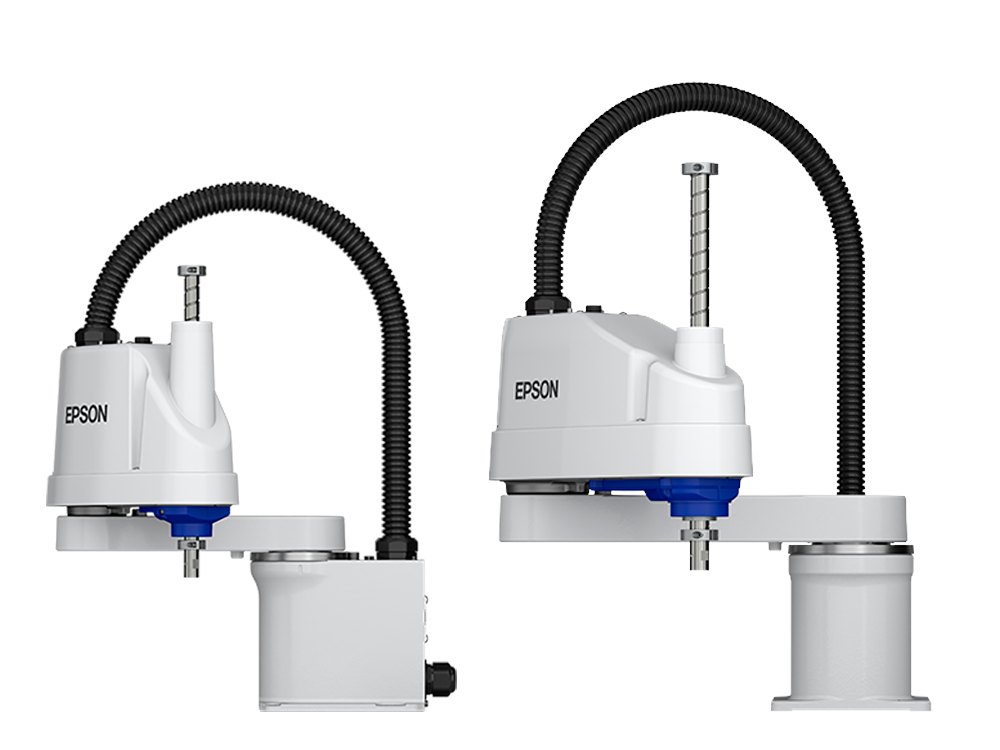

LA-sorozat
Alkalmazások
- Pick and Place
- Összeszerelés
- Anyagmozgatás
- Be- és kirakodás
- Válogatás
Epson SCARA
Semmi felesleges funkció: pick and place és alapműveletek megbízhatóan.
A legegyszerűbb belépő az automatizálásba kis és közepes szériákhoz.
Kis helyigény, egyszerű telepítés meglévő gyártósorba is.
Gyorsan cserélhető akkumulátor, alacsony üzemeltetési költség.
Telepítéshez, betanításhoz, szervizhez és integrációhoz helyi, magyar nyelvű támogatás érhető el az Arizona Machinery csapatától.

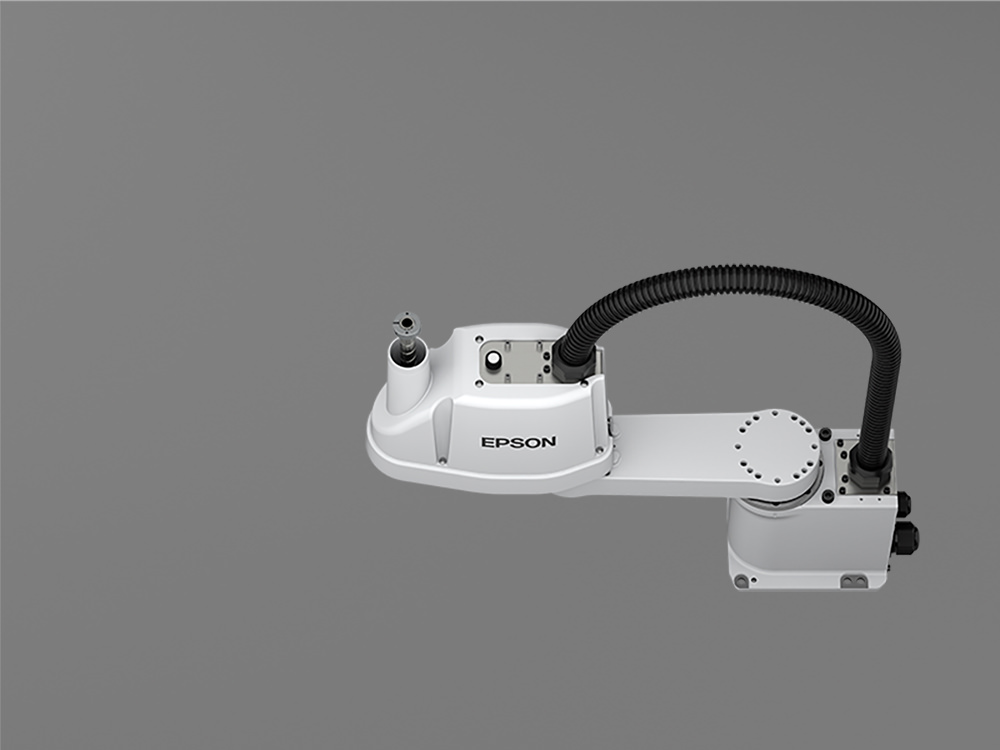

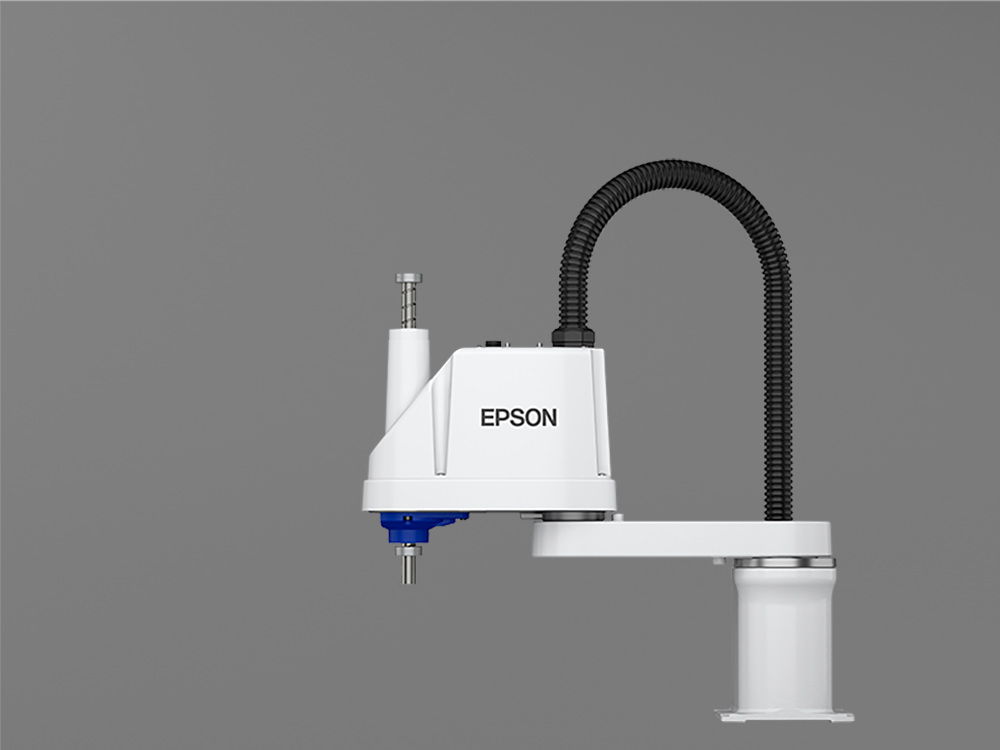

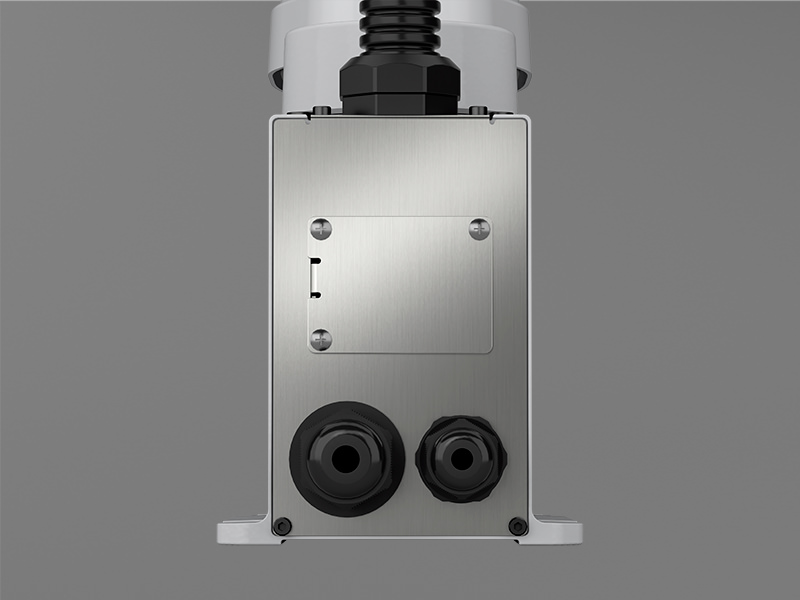

| Modell | LA3-A401S | |
|---|---|---|
| Karhossz | Kar 1+2 | 400 mm |
| Kar 3 | 150 mm | |
| Terhelhetőség *1 | Névl. | 1 kg |
| Max. | 3 kg | |
| Ismételhetőség | Tengely 1+2 | ±0.01 mm |
| Tengely 3 | ±0.01 mm | |
| Tengely 4 | ±0.01 deg | |
| Sztenderd ciklusidő *2 | 0.404 mp. | |
| Max. sebesség | Tengely 1+2 | 6000 mm/sec |
| Tengely 3 | 1100 mm/sec | |
| Tengely 4 | 2600 deg/sec | |
| Tengely #4 megengedett tehetetlenségi nyomaték *3 |
Névl. | 0.005 kg·m² |
| Max. | 0.05 kg·m² | |
| Berakóerő | 100 N | |
| Környezet | Sztenderd | |
| Rögzítési mód | Asztali rögzítés | |
| Tömeg (kábelek nélkül) | 12 kg | |
| Beépített felhasználói csatlakozók | — | |
| Beépített pneumatikus csatlakozók | — | |
| Robotvezérlő | RC800L | |
| Tápegység | AC200-240 V egyfázis | |
| Max. névleges teljesítmény *4 | 0.8 kVA | |
| Kábelhossz lehetőség | Sztenderd: 3 / 5 / 10 / 15 / 20 m | |
| Biztonság | CE | |
*1: Ne alkalmazzon a maximális hasznos terhelést meghaladó terhelést. *2: A ciklusidő a névleges hasznos terhelés melletti körbe-körbe ívelt mozgáson (300 mm vízszintesen, 25 mm függőlegesen) alapul, a pályakoordináták a maximális sebességre optimalizálva. *3: Állítsa be a paramétereket az Inertia paranccsal a terhelés és az effektor állapotának megfelelően (a paraméterszámítási módszert lásd a kézikönyvben). *4: A működési környezettől és a programtól függően változik. Az ezen a lapon felsorolt termékek értékeit különböző, házon belüli értékelési feltételek mellett mérték.

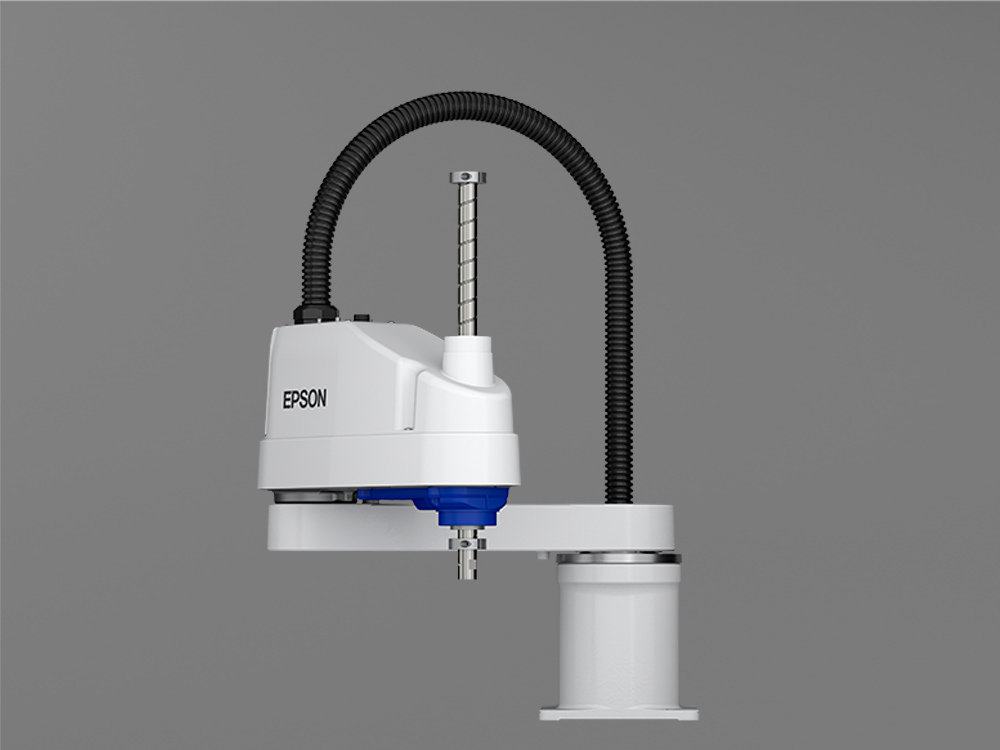

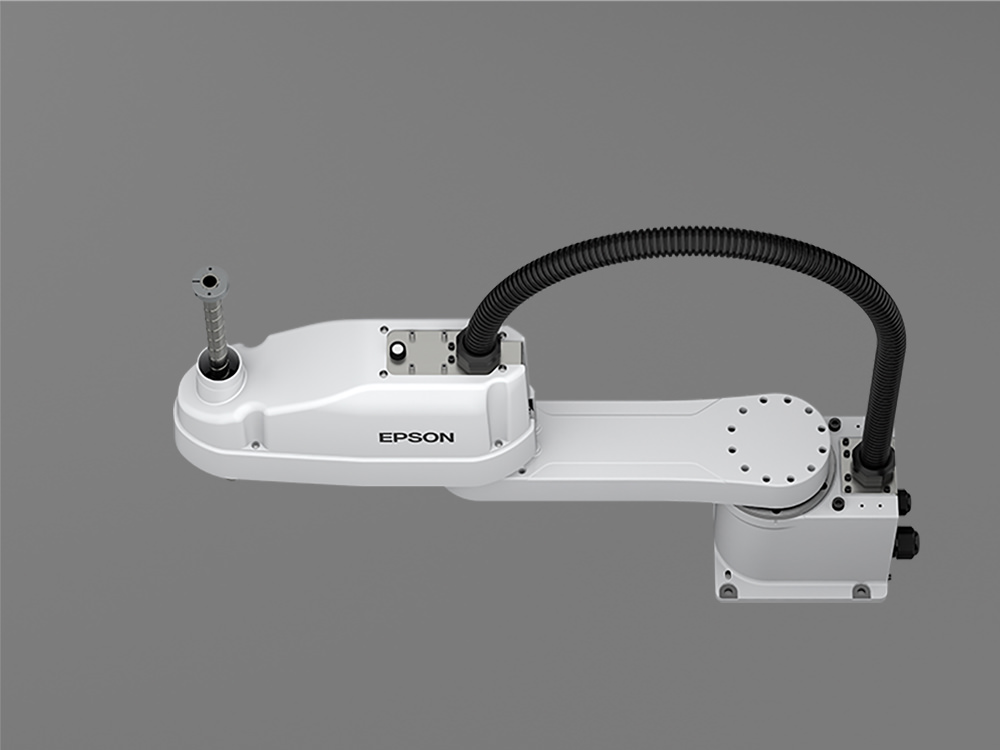

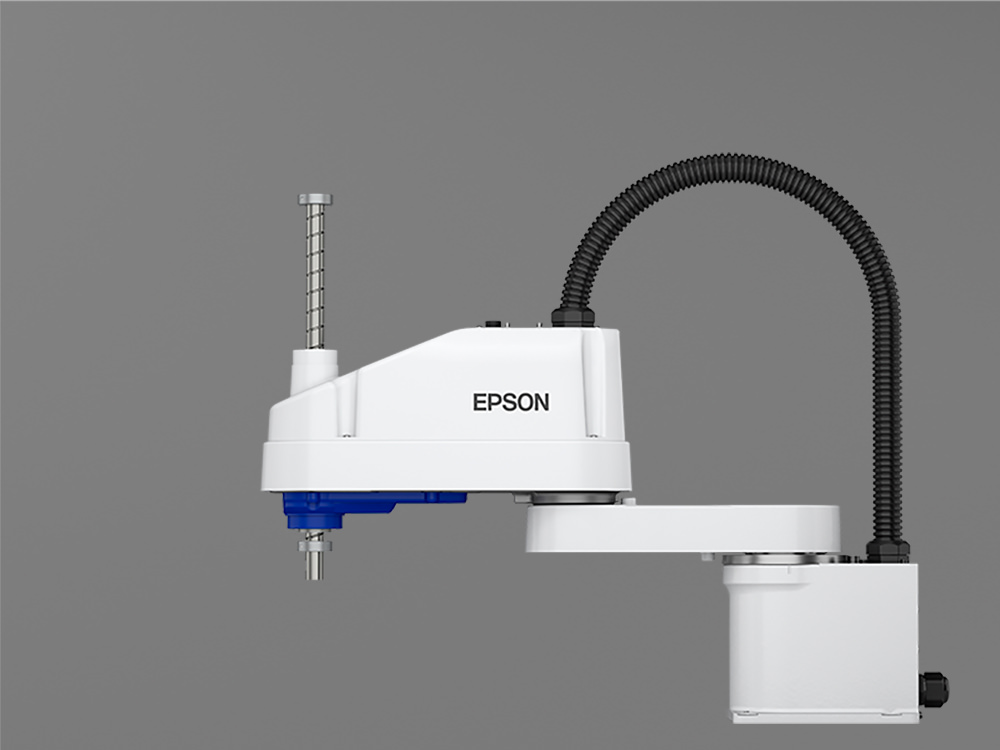

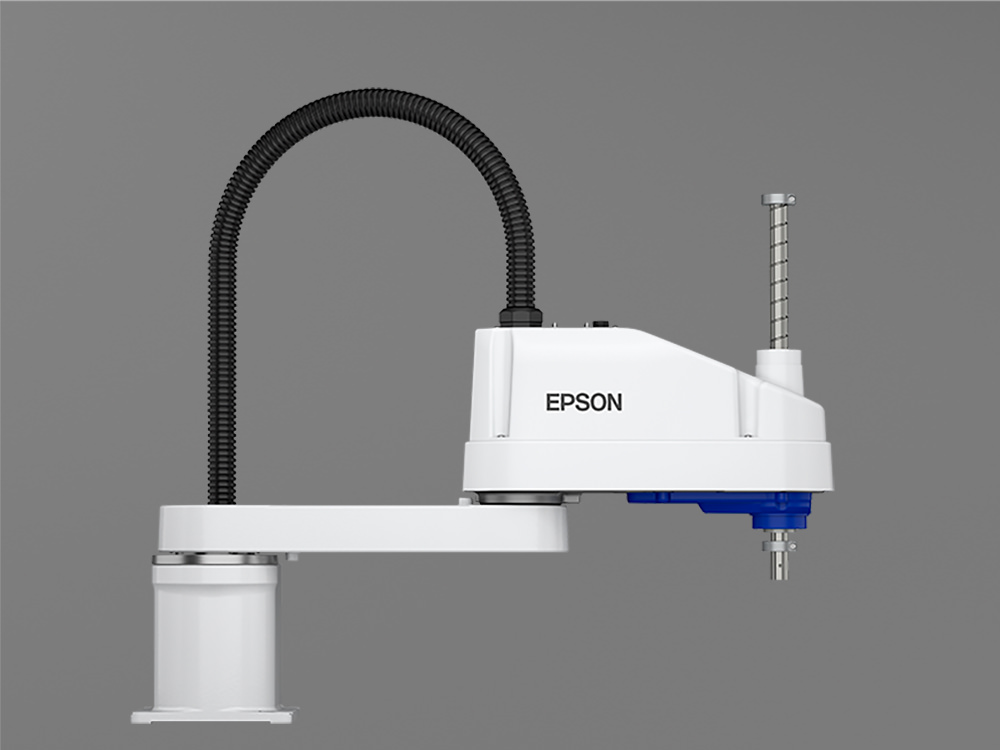

| Modell | LA6-A502S | LA6-A602S | LA6-A702S | |
|---|---|---|---|---|
| Karhossz | Kar 1+2 | 500 mm | 600 mm | 700 mm |
| Kar 3 | 200 mm | |||
| Terhelhetőség *1 | Névl. | 2 kg | ||
| Max. | 6 kg | |||
| Ismételhetőség | Tengely 1+2 | ±0.02 mm | ||
| Tengely 3 | ±0.01 mm | |||
| Tengely 4 | ±0.01 deg | |||
| Sztenderd ciklusidő *2 | 0.396 mp. | 0.404 mp. | 0.428 mp. | |
| Max. sebesség | Tengely 1+2 | 6150 mm/sec | 6800 mm/sec | 7450 mm/sec |
| Tengely 3 | 1100 mm/sec | |||
| Tengely 4 | 2000 deg/sec | |||
| Tengely #4 megengedett tehetetlenségi nyomaték *3 |
Névl. | 0.01 kg·m² | ||
| Max. | 0.12 kg·m² | |||
| Berakóerő | 100 N | |||
| Környezet | Sztenderd | |||
| Rögzítési mód | Asztali rögzítés | |||
| Tömeg (kábelek nélkül) | 16 kg | 17 kg | ||
| Beépített felhasználói csatlakozók | — | |||
| Beépített pneumatikus csatlakozók | — | |||
| Robotvezérlő | RC800L | |||
| Tápegység | AC200-240 V egyfázis | |||
| Max. névleges teljesítmény *4 | 0.9 kVA | |||
| Kábelhossz lehetőség | Sztenderd: 3 / 5 / 10 / 15 / 20 m | |||
| Biztonság | CE | |||
*1: Ne alkalmazzon a maximális hasznos terhelést meghaladó terhelést. *2: A ciklusidő a névleges hasznos terhelés melletti körbe-körbe ívelt mozgáson (300 mm vízszintesen, 25 mm függőlegesen) alapul, a pályakoordináták a maximális sebességre optimalizálva. *3: Állítsa be a paramétereket az Inertia paranccsal a terhelés és az effektor állapotának megfelelően (a paraméterszámítási módszert lásd a kézikönyvben). *4: A működési környezettől és a programtól függően változik. Az ezen a lapon felsorolt termékek értékeit különböző, házon belüli értékelési feltételek mellett mérték.
